보온단열재 ㅣ 배관자재

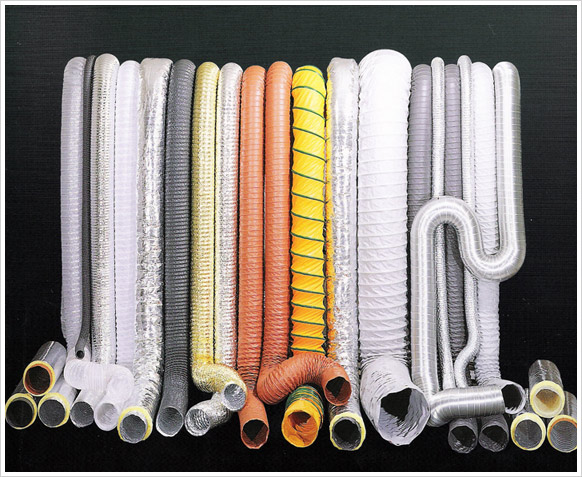

SHF-311 Aluminium Flexible Duct x 1Ply

구조 : Aluminium foil에 Polyester Film을 Laminate하며, 도금된
...........탄소체 강선과 함께 Self Hardening Seamless Type의 완전
...........접착방식 으로 만든 제품.

재료 : 알루미늄호일(0.009mm) + 폴리에스터 필름(0.019mm)
Steel wire Thickness : 0.95mm ~ 1.4mm
접착 : 우레탄 접착
강선간격 : 40mm
Product Data Dia Range 생산가능범위

Standard Length표준길이

Packing Length포장길이

Temperature Range 사용온도 Windvelocity 사용풍속 Pressure 사용압력
SHF-311(1Ply) 2" ~ 40" 10 Meters 0.6 Meter -20 °C + 120 °C 35m/sec 120mmAQ



SHF-312 Aluminium Flexible Duct x 1Ply

구조 : SHF-311제품에 Glass Fiber insulation(Glass wool insulation
...........16kg/ ㎥, , 25mmT)으로 보온한 후, vapour barrier로
.......... 마감시킨 것.

재료 : 알루미늄호일(0.009mm) + 폴리에스터 필름(0.019mm)
접착 : 우레탄 접착
보온 : Glass wool(그라스울) 16kg/ ㎥,25mmT
자켓 : 알루미늄 호일 + 폴리에스터 필름 + 그라스 화이바-우레탄접착

Product Data Dia Range 생산가능
범위

Standard Length
표준길이

Packing Length포장길이

Temperature Range
사용온도 		Glass fiber
Density 		Outer Jacket Windvelocity 사용풍속 Pressure 사용압력
SHF-312(1Ply) 2" ~ 40" 10 Meters 1.2 Meter -20 °C + 120 °C 16kg/㎥,
25mmT		 Vapour barrier 35m/sec 120mmAQ



SHF-401AL Glass Fiber Clean Fabric Flexible Duct

구조 : Hose 외부는 Glass Fiber Fabric Cloth(유리 섬유 직포)의
...........양면에 PVC난연코팅한 것으로 하고, 내부는 Aluminium Foil과
...........Polyester으로 융착시켜 만듬.

재료 : 외부 - 유리섬유직포 + PVC난연 양면코팅,
...........내부 - 알루미늄호일 + 폴리에스터 필름
탄소체 강선 : 1.2mm ~3.0mm
접 착 : 500 ˚c 가열로 열 융합
강선간격 : 32mm ~ 40mm

Product Data Dia Range 생산가능범위

Standard Length표준길이

Packing Length포장길이

Temperature Range 사용온도 Windvelocity 사용풍속 Pressure 사용압력
SHF-401AL 2" ~ 40" 10 Meters 0.8 Meter -20 °C + 120 °C 35m/sec 350mmAQ



SHF-402AL Glass Fiber Clean Fabric Flexible Duct

구조 : SHF-401AL제품에 Glass Fiber insulation(Glass wool
...........insulation 16kg/ ㎥,25mmT)으로 보온한 후, vapour barrier로
...........마감시킨 것.

재료 : 외부 - 유리섬유직포 + PVC난연 양면코팅,
...........내부 - 알루미늄호일 + 폴리에스터 필름
접 착 : 500 ˚c 가열로 열 융합
보 온 : 그라스울 16kg/ ㎥,25mmT
자 켓 : 알루미늄 호일 + 폴리에스터 필름 + 그라스 화이바 - 우레탄 접착
Product Data Dia Range 생산가능
범위

Standard Length
표준길이

Packing Length포장길이

Temperature Range
사용온도 		Glass fiber
Density 		Outer Jacket Windvelocity 사용풍속 Pressure 사용압력
SHF-402AL 2" ~ 40" 10 Meters 1.4 Meter -20 °C + 120 °C 16kg/㎥,
25mmT		 Vapour barrier 35m/sec 350mmAQ


.< 권장두께 >
적용구분 현장조건 배관규격 권장두께
조건 관내온도 주위온도 상대습도 (mm)
배관 급수관 및 배수관 좋은 조건 15 ˚c 30 ˚c 70% 100A 미만 9
100A 이상 9
일반적인 경우 15 ˚c 30 ˚c 85% 100A 미만 19
100A 이상 19
다습한 조건 15 ˚c 30 ˚c 90% 25A 이하 25
300A 이하 32
350A 이상 32
급탕,온수,증기관 일반적인 조건 90 ˚c 20 ˚c 표면온도
40 ˚c이하		 40A 이하 19
125A 이하 25
150A 이상 25
120 ˚c 20 ˚c 표면온도
40 ˚c이하		 40A 이하 25
125A 이하 32
150A 이상 38
냉수관, 냉온수관 좋은 조건 5 ˚c 30 ˚c 70% 25A 이하 13
32A 이상 13
10 ˚c 30 ˚c 70% 50A 이하 9
65A 이상 13
일반적인 조건 5 ˚c 30 ˚c 85% 25A 이하 25
32A 이상 25
10 ˚c 30 ˚c 85% 50A 이하 19
65A 이상 25
다습한 조건 5 ˚c 30 ˚c 85% 32A 이하 32
100A 이하 38
125A 이상 50
10 ˚c 30 ˚c 90% 80A 이하 32
100A 이상 38
덕 트 좋은 조건 10 ˚c 30 ˚c 70%   13
일반적인 경우 10 ˚c 30 ˚c 85%   25
다습한 조건 10 ˚c 30 ˚c 90%   40
탱 크 일반적인 조건 15 ˚c 30 ˚c 85%   19
다습한 조건 15 ˚c 30 ˚c 90%   32
기타 냉온수용 펌프, 헤더 일반적인 조건 5 ˚c 30 ˚c 85%   32
냉동기 일반적인 조건 5 ˚c 30 ˚c 85%   32
공기 조화기, 송풍기 좋은 조건 12 ˚c 30 ˚c 70%   9
빙축열, 쇼케이스배관 좋은 조건 -5 ˚c 30 ˚c 70% 100A 미만 19
100A 이상 19
일반적인 조건 -5 ˚c 30 ˚c 85% 100A 미만 38
100A 이상 50
다습한 조건 -5 ˚c 30 ˚c 90% 100A 미만 50
100A 이상 69
냉동고, 저온창고 좋은 조건 -15 ˚c 30 ˚c 70% 100A 미만 25
100A 이상 32
일반적인 조건 -15 ˚c 30 ˚c 85% 100A 미만 50
100A 이상 60
초 저온 배관 및 탱크 일반적인 조건 -100 ˚c 30 ˚c 85% 100A 미만 100
100A 이상 125
100A 미만 140
-150 ˚c 30 ˚c 85% 100A 이상 130
100A 미만 150
100A 이상 170
